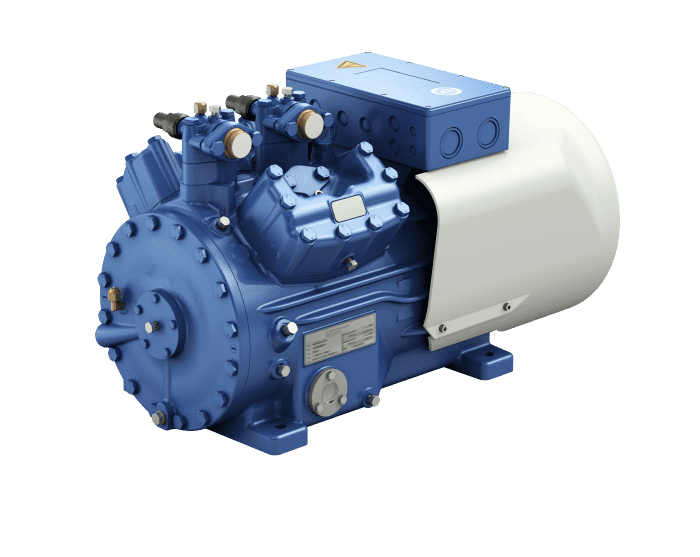

Bock Verdichter halbhermetisch HAX44e/565-4, 49,2m³/h Fördervolumen E55 vorgefüllt luftgekühlt
Artikelnummer: 0481453OEM-Nummer: 097B20231
Ausgabe: 1 StückMatchcode: HAX44E5654Zolltarifnummer: 84143081Gewicht inkl. Verpackung: 178,500 kg
Alte Bock Bestellnummer: 16183
Handelsversion: Leistungsregelung vorgerüstet, ohne Schwingungsdämpfern, ohne Ölsumpfheizung, mit Ventilen
Bitte loggen Sie sich ein, um den Preis zu sehen
Beschreibung
Lieferumfang
- Halbhermetischer Vierzylinder-Hubkolbenverdichter mit Antriebsmotor für Teilwicklungsstart
- 380-420 V Y/YY - 3 - 50 Hz
- 440-480 V Y/YY - 3 - 60 Hz
- Einteiliges Verdichtergehäuse mit hermetisch integriertem Elektromotor
- Motorkühlung durch einen integrierten Ventilator mit Luftleithaube.
- 230 V - 1 - 50/60 Hz, IP44, 140 W, 0,71 A
- Lagerflansch hinten vorbereitet für Öldifferenzdrucksensor DELTA-P II
- Wicklungsschutz mit Kaltleiterfühlern und elektronischem Auslösegerät INT69 G
- 115-230 V AC, 50/60 Hz, IP00
- Ölpumpe
- Anschlussmöglichkeit von Ölspiegelregulator Fabr. ESK, AC+R oder CARLY
- Anschlussmöglichkeit von Ölspiegelregulator Fabr. Traxoil 1)
- Anschlussmöglichkeit von Öldrucksicherheitsschalter MP54
- Ölfüllung:
- HA: BOCKlub A46
- HAX: BOCKlub E55
- Schauglas
- Druckentlastungsventil
- Saug- und Druckabsperrventil
- Schutzgasfüllung
Zubehör
- Digitaler Leistungsregler DLR14 230 V - 1 - 50/60 Hz, IP65
- 1 digitaler Leistungsregler = 50% Restleistung 2)
- Zylinderdeckel vorbereitet für digitalen Leistungsregler
- Ölsumpfheizung
- 230 V - 1 - 50/60 Hz, 160 W, IP66
- PTC-Heizung selbstregulierend
- Öldrucksicherheitsschalter MP54 230 V - 1 - 50/60 Hz, IP20 3)
- USB-Umsetzer für INT69 G Diagnose 3)
- Öldifferenzdrucksensor DELTA-P II 220-240 V - 1 - 50/60 Hz 4)
- Anschlussstutzen Saug- und Druckventil in Schweißausführung 5)
- Wärmeschutzthermostat pro Zylinderdeckel 2)
- Öltemperatursensor (Pt1000, zur externen Auswertung) 2)
- INT69 G Diagnose 115-230 V AC, 50/60 Hz, IP00 (INT69 G entfällt)
- DP-Modbus Gateway 115-230 V AC, 50/60 Hz, IP00 incl. Adapterkabel 3)
- Modbus-LAN Gateway 230 V AC, 50/60 Hz, IP00 3)
- Zwischenflansch für Saugabsperrventil Abgang von Ölpumpe aus rechts in Verbindung mit Leistungsregler 3)
- Trittschutz
- 4 Schwingungsdämpfer als Beipack
- Sonderspannung und/oder -frequenz (auf Anfrage)
Spezifikationen
Anzahl Zylinder
4
Durchmesser Druckleitung
28 mm
Durchmesser Saugleitung
35 mm
Gewicht ohne Verpackung
178 kg
Kältemittel
R134a, R513A, R448A, R449A, R452A, R404A, R507A, R407A, R407C, R407F, R450A, R22
Maximale Leistungsaufnahme
9,4 kW
Maximaler Anlaufstrom
101 A
Maximaler Betriebsstrom
18,3 A
Nennkälteleistung
8,77 kW
Nennkälteleistung Bezugspunkt Δtu
3 K
Nennkälteleistung Bezugspunkt Kältemittel
R513A
Nennkälteleistung Bezugspunkt t0
-10 °C
Nennkälteleistung Bezugspunkt tSauggas
20 °C
Nennkälteleistung Bezugspunkt tc
50 °C
Netzfrequenz
50 Hz
Typ
HAX44e/565-4
Versorgungsspannung
400 V
Ölmenge
2,7 l
Öltyp
BOCKlub A46
Daten und Abbildungen ohne Gewähr
